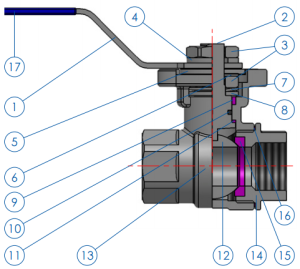

# Parte # Part | Descrizione Description | Materiale Material |
1 | Leva / Lever | S.S. 304 |
2 | Alberino / Stem | S.S. 316 |
3 | Dado / Nut | S.S. 304 |
4 | Rondella / Washer | S.S. 304 |
5 | Stopper | S.S. 304 |
6 | Fermo / Lock washer | S.S. 304 |
7 | Rondella conica / Conic washer | S.S. 301 |
8 | Anello pressore / Press ring | S.S. 304 |
9 | Anello / Stem packing | RPTFE |
10 | O-ring | FKM |
11 | Anello / Gasket | PTFE + graphite |
12 | Sfera / Ball | S.S. 316 (CF8M / 1.4408) |
13 | Corpo / Body | S.S. 316 (CF8M / 1.4408) |
14 | Terminale / Cap | S.S. 316 (CF8M / 1.4408) |
15 | Seggi / Ball seat | PTFE + 15% glass |
16 | Guarnizione / Gasket | PTFE |
17 | Copertura leva / Lever cover | PVC |
Filettatura / Threads
Gas cilindrica conforme ISO 228 (GAS)
Parallel gas in conformity with ISO 228 (GAS)
Pressione / Pressures
0-63 bar
Far riferimento al grafico temperatura/pressione
Refer to temperature/pressure graph
Applicazioni / Field
Le valvole MVX72 sono utilizzate per intercettare fluidi liquidi o gassosi, compatibili con la natura dei materiali. Trovano il loro maggior impiego nei mercati: Industria chimica e petrolchimica - Life & Sciences - Inchiostri e stampa.
MVX72 valves are used to intercept liquid or gaseous fluids, compatible with the nature of the materials. They find their most use in the markets: Chemical and petrochemical industry - Life & Sciences - Inks and printing.
Temperatura D’esercizio / Working Temperature
-20°C / +180°C
Prodotti conformi a / Products in compliance with
Principio di funzionamento / Operating principle
Le valvole MVX72 sono di tipo “2 pezzi” a passaggio totale. La morfologia dell’alberino garantisce la manovrabilità della leva anche dopo un lungo periodo di inutilizzo. La staffa ISO 5211 permette l’alloggiamento diretto di un attuatore previo smontaggio della leva di manovra.
The MVX72 valves are the “2 pcs” type full bore. The morphology of the stem guarantees the maneuverability of the lever even after a long non-used period. The ISO 5211 pad allows the direct housing of an actuator after disassembling the operating lever.
