QCX Giunti automatici serie Mignon PN 12 - Quick couplings Mignon series PN 12
QCX Giunti automatici AISI 316L Serie Europea PN 16 - Quick couplings European series PN 16

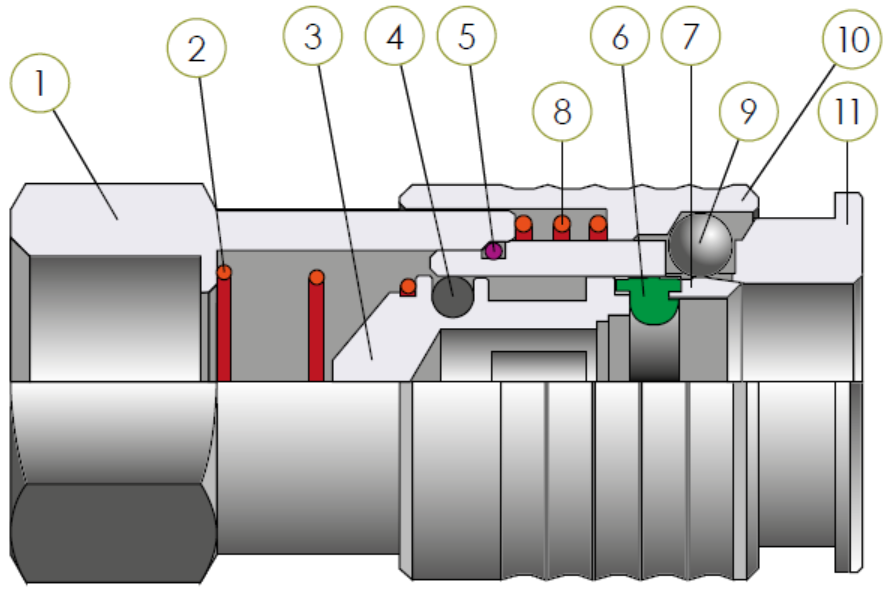

| # Parte # Part | Descrizione Description | Materiale Material |
| 1 | Corpo filettato / Threaded boby | Aisi 316L |
| 2 | Molla / Spring | Aisi 302 |
| 3 | Otturatore / Shutter | Aisi 316L |
| 4 | O-Ring | FKM |
| 5 | Corpo / Body | Aisi 316L |
| 6 | Molla / Spring | Aisi 302 |
| 7 | Ghiera / Sleeve | Aisi 316L |
| 8 | Guarnizione / Seal | FKM |
| 9 | Sfera / Ball | Aisi 420 |
Pressione d’esercizio / Working pressure
0-12 bar (Max pressure)
Applicazioni / Field
I giunti QCX sono utilizzati per veicolare fluidi liquidi o gassosi, compatibili con la natura dei materiali. Industria Chimica e Petrolchimica, Inchiostri e Stampa, Food & Beverage.
The QCX couplings are used to convey liquid and gaseus fluids suitable with the natural of materials. Chemical and Petrolchemical industry, Ink and Printing, Food & Beverage
Filettature / Threads
Gas cilindrica conforme ISO 228 Classe A (GAS)
Parallel Gas in conformity with ISO 228 Classe A (GAS)
Temperatura D’esercizio / Working Temperature
-10°C / +200°C
Prodotti conformi a / Products in compliance with
Principio di funzionamento / Operating principle
I giunti Automatici QCX sono la soluzione migliore per applicazioni che richiedono connessioni e sconnessioni rapide tra gli elementi, giunto ed innesto. Il giunto che è dotato di valvola interna consente di interrompere il flusso a monte, mentre il l'innesto non è dotato di valvola di ritegno.
The QCX automatic couplings are the best solution for applications requiring quick connections and disconnections between the elements, coupling ancl plug. The coupling, which is equipped with, an internal valve, allows the flow to be interrupted upstream, while the plug is not equipped with a check valve.
